CNC bearbejdning / Maskinfabrik
Egen maskinfabrik med CNC bearbejdning og spåntagning
CNC bearbejdning i egen maskinfabrik
På vores egen maskinfabrik i Odense tilbyder vi CNC bearbejdning og spåntagning med fræsning, drejning og notning.
Vi indgår i dialog og teknisk afklaring med dig som kunde så produktionen bliver så effektiv som muligt og kvaliteten holdes i top.
Maskinfabrikken råder over en moderne CNC-maskinpark, som bl.a. indeholder drejebænke med Y-akse, drejebænk med SUB og fræser med 3-4 og 5 akser. Med disse CNC-maskiner kan vi løse en bred vifte af opgaver inden for CNC-bearbejdning og spåntagning.
Læs om de mange muligheder her på siden.
Kontakt afdelingschef for CNC, Ulrich Hybertz, for at høre nærmere om, hvilke opgaver vi kan udføre for dig.
- CNC bearbejdning i egen maskinfabrik
- Maskinfabrik som CNC underleverandør
- Fra prototype til serieproduktion
- Få sparring på din CNC-opgave
- Rammeaftaler og bufferlager
Maskinfabrik
Maskinfabrik som CNC underleverandør
Som maskinfabrik producerer vi komponenter og specialemner til flere forskellige brancher og industrier bl.a.:
- Maskinindustrien
- Fødevareindustrien
- Medicinalindustrien
- OEM- og produktionsvirksomheder
Rammeaftaler og bufferlager
Vi kan desuden indgå rammeaftaler, hvor du som kunde bestiller til årsforbrug og får løbende levering – også i små styktal. Det skaber leveringssikkerhed og fleksibilitet i jeres produktion.
Fra prototype til serieproduktion
Maskinfabrikken kan hjælpe med:
- Fremstilling af prototyper
- Enkeltstyksproduktion
- Små og mellemstore serier (1–1.000 stk.)
- Specialleverancer
- Akut hjælp via manuel afdeling ved nedbrud
Få sparring på din CNC-opgave
Har du en tegning, en idé eller en konkret udfordring?
Send tegning eller kontakt os for teknisk afklaring – så vurderer vi hurtigt, hvordan vi som maskinfabrik kan hjælpe jer videre.
Maskinfabrik med totalleverancer
CNC-afdelingen er en integreret del af vores samlede produktionssetup.
Vi kan kombinere CNC bearbejdning med:
- Laserskæring
- Pladebearbejdning
- Smedearbejde og svejsning
- Efterbearbejdning og overfladebehandling
Det betyder, at vi kan levere både enkeltkomponenter og færdigsamlede løsninger – alt afhængigt af jeres behov.
Har du brug for sparring?
Kontakt os for at høre nærmere.
CNC bearbejdning og Spåntagning
Spåntagning er en bearbejdningsproces inden for CNC bearbejdning, hvor vi gennem CNC-styret maskinbearbejdning anvender diverse skærende værktøjer til at fjerne dele (spåner) af emnet. CNC er en forkortelse for Computer Numerical Control, og betyder i sin enkelhed, at bearbejdningen af emnerne er computerstyret. Dette sikrer en høj detaljegrad og præcision i spåntagningen.
CNC Bearbejdning
Fleksibilitet ved spåntagning
Ved spåntagning kan emnerne bearbejdes på flere forskellige måder alt efter behovet og materialet. Derfor foregår spåntagning også med forskelligt værktøj fra opgave til opgave, hvor det skærende værktøj der anvendes, ændres alt efter bearbejdningsmetoden og målet for slutproduktet.
Vi har dybdegående materialekendskab
Når du får udført CNC bearbejdning så som spåntagning hos Lars Broe Rustfri stål A/S kombinerer vi CNC-teknologien med vores ekspertise og kendskab til materialer, hvilket betyder, at du kan få udført spåntagning i både hårde og bløde metaller, rustfrit stål, aluminium, titanium, kobber og messing.
Proces & samarbejde
- Dialog og teknisk afklaring
- Gennemgang af tegninger og tolerancer
- Optimering ift. produktion og materiale
- CNC bearbejdning og kvalitetssikring
- Eventuel videre bearbejdning og montage
Vi prioriterer tæt dialog, så løsningen bliver både teknisk og økonomisk optimal.
Se udvalgte CNC bearbejdede emner
VI SKABER LØSNINGER
CNC drejning – effektiv produktion af rotationssymmetriske emner
Som maskinfabrik producerer vi komponenter og specialemner som kan være:
- Aksler
- Bøsninger
- Cylindre
- Flanger
- Specialkomponenter
Med drejebænke med Y-akse og SUB-spindel kan vi færdigbearbejde emner i én opspænding, hvilket øger præcisionen og reducerer håndtering.
Det muliggør profildrejning, konusdrejning, plandrejning og gevinddrejning (indvendig/udvendig).
Arbejdsprocesser inden for CNC drejning
Ved profildrejning udfører vi CNC-bearbejdning af emner med præcise spor, fordybninger og konturer. Processen anvendes til komponenter, hvor profilens udformning har betydning for funktion, pasform eller samling. Profildrejning er relevant i produktion af både enkeltdele og serier, hvor der stilles krav til ensartethed og høj præcision i bearbejdningen.
Profildrejning til komplekse emner
Ved konusdrejning udfører vi CNC-bearbejdning af emner med jævnt stigende eller faldende diameter. Processen anvendes til komponenter, hvor en konisk form er nødvendig for funktionen, pasformen eller samlingen. Konusdrejning bruges blandt andet i maskinindustrien til emner som spændepatroner og koniske tandhjul, hvor der stilles krav til præcis geometri og ensartet bearbejdning.
Konusdrejning til tekniske komponenter
Vi anvender konusdrejning til opgaver med forskellige krav til geometri og dimensioner. Bearbejdningen tilpasses den konkrete opgave, så den ønskede koniske form opnås med høj præcision. Afhængigt af emnets udformning og krav kan konusdrejning udføres med forskellige opsætninger, herunder på specialiserede drejebænke.
Ved plandrejning udfører vi CNC-bearbejdning af emner, hvor der er behov for plane flader. Processen anvendes typisk til komponenter, hvor overfladen har betydning for videre bearbejdning, montage eller funktion. Plandrejning er særligt relevant til udvendig bearbejdning af emner, hvor der er behov for en ensartet og plan overflade. Vores bearbejdning tilpasses den konkrete opgave, så det ønskede resultat opnås.
Ved gevinddrejning udfører vi CNC-bearbejdning af både indvendige og udvendige gevind i metalemner. Processen anvendes til komponenter, hvor korrekt gevindprofil og gevindstigning er afgørende for funktion, samling og holdbarhed.
Gevinddrejning er relevant i produktion af tekniske komponenter på tværs af industrier, hvor der stilles krav til præcision og ensartethed.
CNC fræsning – fleksibel bearbejdning af komplekse emner
Vores CNC fræsning anvendes til bearbejdning af:
- Maskinkomponenter
- Plader og blokemner
- Emner med komplekse geometrier
- Emner med gevind og spor
Hvor vi udfører:
- Planfræsning
- Hjørnefræsning
- Valsefræsning
- Gevindfræsning
Fræsning sker ud fra 2D- eller 3D-tegninger og sikrer høj detaljegrad og ensartethed – både ved små og større serier.
Læs mere om CNC fræsning under CNC-arbejdsmetoder >
Arbejdsprocesser inden for CNC fræsning
Ved planfræsning udfører vi CNC-bearbejdning af emner, hvor der er behov for plane flader og ensartede overflader. Processen anvendes til komponenter, hvor overfladens kvalitet har betydning for funktion, montage eller videre bearbejdning.
Planfræsning bruger vi til en bred vifte af emner, hvor vi stiller krav til både præcision og overfladefinish. Det er nemlig muligt med planfræsning at opnå en helt blank finish på overfladerne, hvis det ønskes.
Ved hjørne- og valsefræsning bruger vi på emner, hvor der er behov for præcise hjørner, kanter og overgange. Processen anvendes typisk til komponenter, hvor form og geometri har stor betydning for videre funktion og pasform.
Hjørnefræsningen bruges typisk til mindre og skarpe hjørner, hvor valsefræsningen benyttes til større og dybere bearbejdninger. Bearbejdningen tilpasses den konkrete opgave, så emnet opnår den ønskede form og ensartede kvalitet.
For jer betyder det, at komponenter leveres med præcise kanter og korrekt udformning, hvilket sikrer en stabil montage og reducerer behovet for efterbearbejdning.
Ved gevinddrejning udfører vi CNC-bearbejdning af både indvendige og udvendige gevind i metalemner. Processen anvendes til komponenter, hvor korrekt gevindprofil og gevindstigning er afgørende for funktion og samling.
Indvendig gevinddrejning stiller særlige krav til spånafgang og værktøj, mens udvendig gevinddrejning typisk har enklere adgangsforhold. For jer betyder det gevind, der passer korrekt fra start og sikrer en stabil og effektiv montage.
Vi har særlige kompetencer i CNC notning
CNC notning – specialkompetence
Vi tilbyder CNC notning i både stål og ikke-jernholdige materialer.
Vi udfører bl.a.:
- Trækning af noter
- Not-trækning med nål
- Stikning af noter i bundhuller
- Koniske noter
- Noter i deling
Vi kan udføre notstik helt op til 50 mm i bredde og 500 mm i længde.
Arbejdsprocesser inden for CNC notning
Ved CNC notning udfører vi bearbejdning af noter og notspor i metalemner, hvor der er behov for præcis pasform og korrekt kraftoverførsel. Processen anvendes til komponenter, hvor noter indgår som en del af samling eller funktion.
Vi arbejder med flere typer notning, herunder:
- Trækning af noter
- Not-trækning med nål
- Stikning i bundhuller
- Koniske noter
- Udlægning i deling
Vi anvender CNC notning til opgaver med forskellige krav til dimensioner, materialer og geometri. Bearbejdningen tilpasses den konkrete opgave, så noten opnår korrekt form og funktion. Vi udfører notning i materialer som stål, rustfrit stål, duplex, messing, kobber og kompositter. For jer betyder det løsninger, hvor noter passer præcist fra start og sikrer en stabil og driftssikker samling.
Vi tilbyder notstik op til 50 mm i bredde og 500 mm i længde.
Med vores Gierth CNC HNZ 50/500 udfører vi præcis nottrækning i emner med høje krav til pasform og funktion. Maskinen anvendes til trækning af noter op til 50 mm i bredde og 500 mm i længde.
Løsningen er velegnet til komponenter, hvor der stilles krav til ensartethed og nøjagtig kraftoverførsel, og hvor notens dimensioner er afgørende for den samlede funktion.
Med vores Rausch trækmaskine udfører vi not-trækning med nål til emner, hvor der er behov for lange og præcise noter. Maskinen anvendes til nottrækning op til 20 mm i bredde og 1300 mm i længde.
Løsningen er velegnet til komponenter med krav til ensartethed over længere længder, hvor notens geometri har betydning for funktion og samling.
Med vores TOS-maskine udfører vi stikning af noter i emner, hvor der er behov for præcise indvendige spor og specialgeometrier. Processen anvendes blandt andet til stikning af koniske noter og noter i bundhuller.
Vi udfører stikning af noter i bundhuller op til 39 mm i bredde og 300 mm i længde.
For jer betyder det præcise noter i emner, hvor adgangsforhold eller geometri kræver en kontrolleret og stabil bearbejdningsmetode.
Med vores TWG-maskine udfører vi trækning af noter i emner, hvor der er behov for gentagne eller fordelte notspor. Processen anvendes til udlægning af noter i deling samt opgaver med mange nottrækninger i samme emne.
For jer betyder det en effektiv løsning, hvor flere noter udføres præcist og ensartet i én sammenhængende proces.
Specifikationer for CNC bearbejdning
- CNC Fræsning (3-4 og 5-akset)
- CNC Drejning (med Y-akse og SUB-spindel)
- CNC Notning
- CNC Savning (ø400)
- Gevinddrejning og gevindfræsning
- Plan-, profil- og konusdrejning
Materialer vi CNC-bearbejder
Vi udfører CNC bearbejdning i:
- Rustfrit stål
- Aluminium
- Titanium (særlig kompetence)
- Messing
- Kobber
- Plastmaterialer
Vores erfaring med titanium gør os særligt relevante i opgaver, hvor styrke, lav vægt og korrosionsbestandighed er afgørende.
Fordele ved Lars Broe som maskinfabrik og CNC-leverandør
Egen tegnestue tæt på produktionen
Over 80 medarbejdere med stærkt materialekendskab
Produktion samlet under ét tag i Odense
Erfaring med fødevare- og medicinalindustrien
Fleksibel produktion – fra 1 stk. til serier
Mulighed for teknisk sparring i designfasen
Maskinpark til høj præcision og effektiv produktion
Maskinparken er sammensat, så vi kan kombinere høj præcision med effektiv produktion. Det betyder, at vi kan fremstille både simple komponenter og mere komplekse maskindele – altid med fokus på kvalitet, gentagelsesnøjagtighed og stabile processer.
CNC maskiner
CNC drejebænke (drejecentre)
Med Y-akse
Haas ST-30Y med stanglader
Haas ST-serien er et højtydende drejecenter, som er designet til at give opsætningsfleksibilitet, ekstrem stivhed og høj termisk stabilitet.
ST-30Y er rummelig og gør det med tilføjelsen af Y-aksen og spændende værktøjer muligt at fræse, bore og tappe for øget maskinkapacitet.
Drejebænken kan dreje unikke emner, som giver konstruktøren designfrihed.
Maskinfabrikken råder over 2 stk. CNC drejebænk · Hass ST-30Y
Bearbejdningsområde
- Max dreje diameter
– Patron 457 mm
– Stang op til 65 mm - Max drejelængde 580 mm – 1200 mm
- Max gennemboring 76 mm
Med SUBspindel og Y-akse

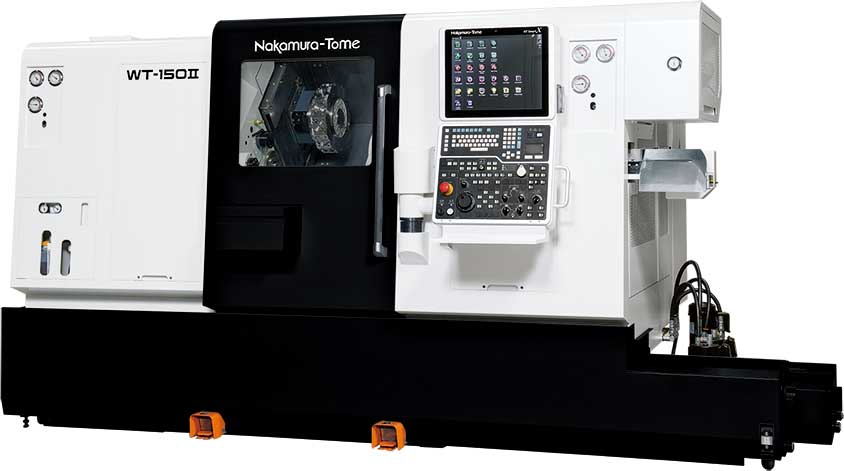

Nakamura WT-150II-MMY med stanglader
Nakamura WT-150II-MMY er et avanceret CNC-drejecenter med SUB-spindel og Y-akse, som gør det muligt at udføre flere bearbejdningsoperationer i én opspænding.
Maskinen kan både dreje, fræse, bore og gevindskære, hvilket giver høj præcision og effektiv produktion af komplekse emner.
Med stanglader kan maskinen køre automatiseret produktion direkte fra stangmateriale. Det reducerer manuel håndtering og gør maskinen særligt velegnet til mindre og mellemstore serier, hvor ensartet kvalitet og stabile processer er vigtige.
Bearbejdningsområde
- Max dreje diameter 190 mm
- Stang op til 65 mm
- Max drejelængde 500 mm
- Max gennemboring 65 mm
Med SUBspindel og Y-akse

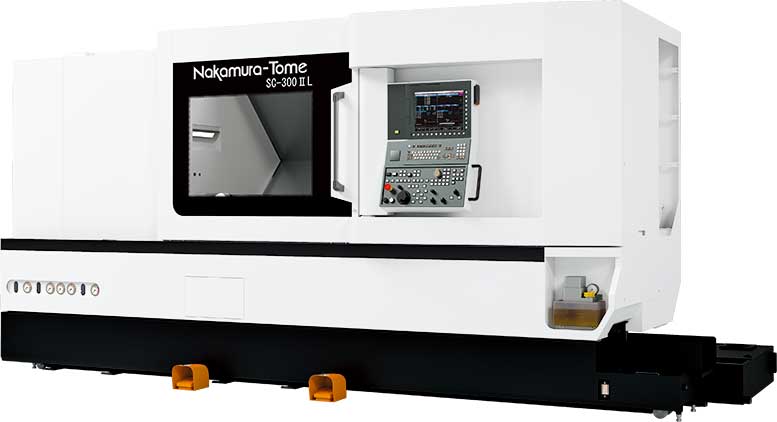

Nakamura SC 300IIL med drejelængde på 1.135mm
Nakamura SC-300IIL er en kraftig CNC-drejebænk til bearbejdning af større emner. Maskinen er velegnet til stabil og præcis drejning af komponenter med større diameter og længde.
Den anvendes typisk til produktion af aksler, flanger og andre rotationssymmetriske maskinkomponenter, hvor der stilles krav til stivhed, præcision og ensartet kvalitet.
Bearbejdningsområde
- Max dreje diameter: 430 mm
- Max drejelængde: 1.135 mm
- Max gennemboring: 91 mm
Doosan Lynx 2100C med stanglader
Doosan Lynx 2100C er en kompakt og stabil CNC-drejebænk, som er velegnet til effektiv produktion af mindre og mellemstore emner.
Med stanglader kan maskinen køre automatiseret produktion direkte fra stangmateriale, hvilket reducerer manuel håndtering og sikrer en stabil serieproduktion med ensartet kvalitet.
Maskinen anvendes typisk til fremstilling af aksler, bøsninger, fittings og andre rotationssymmetriske maskinkomponenter.
Bearbejdningsområde
- Max dreje diameter: 350 mm
- Max drejelængde: 330–500 mm
- Stang op til: 65 mm
- Max gennemboring: 65 mm

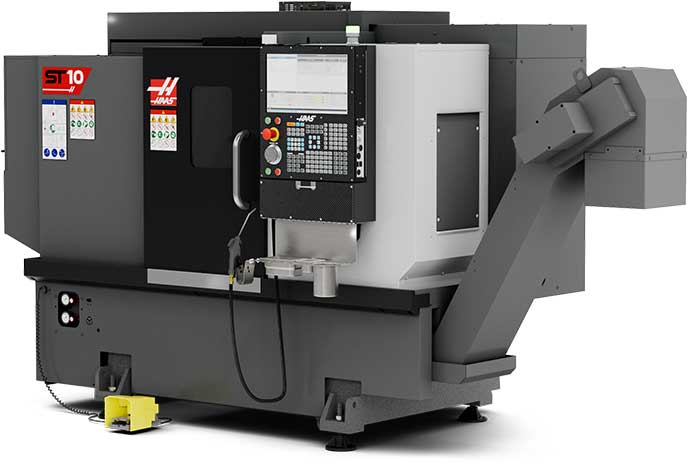

Haas ST-10
Haas ST-10 er en kompakt CNC-drejebænk til præcis bearbejdning af mindre emner. Maskinen er velegnet til effektiv produktion af komponenter, hvor der stilles krav til stabil drift og høj gentagelsesnøjagtighed.
Maskinen anvendes typisk til fremstilling af bøsninger, fittings, aksler og andre rotationssymmetriske maskinkomponenter.
Maskinfabrikken råder over 2 stk. CNC drejebænk · Hass ST-10
Bearbejdningsområde
- Max dreje diameter: 356 mm
- Max drejelængde: 406 mm
- Max gennemboring: 44 mm
CNC fræsere
Haas VF-2SS
Højhastigheds CNC-bearbejdningscenter til præcis fræsning af metalemner. Maskinen er velegnet til både enkeltstyksproduktion og mindre serier, hvor der stilles krav til høj nøjagtighed og effektiv bearbejdning.
Fræseren anvendes typisk til maskinkomponenter, plader, blokemner samt emner med gevind, spor og komplekse geometrier.
Bearbejdningsområde
- X-akse: 762 mm
- Y-akse: 406 mm
- Z-akse: 508 mm
- 3-akset bearbejdning
Haas VF-2SSYT
Højhastigheds CNC-bearbejdningscenter til præcis fræsning af metalemner. Med udvidet Y-akse giver maskinen større fleksibilitet ved bearbejdning af emner, hvor der kræves ekstra bevægelsesområde og adgang til flere flader.
Maskinen anvendes typisk til maskinkomponenter, plader, blokemner samt emner med gevind, spor og komplekse geometrier.
Bearbejdningsområde
- X-akse: 762 mm
- Y-akse: 508 mm
- Z-akse: 508 mm
- 4-akset bearbejdning
Haas VF-4SS
Højhastigheds CNC-bearbejdningscenter til fræsning af større emner.
Maskinen kombinerer høj spindelhastighed med et stort arbejdsområde, hvilket gør den velegnet til både enkeltstyksproduktion og serier.
Fræseren anvendes typisk til maskinkomponenter, plader, blokemner samt emner med gevind, spor og komplekse geometrier.
Maskinfabrikken råder over 2 stk. CNC fræsere · Haas VF-4SS
Bearbejdningsområde
- X-akse: 1270 mm
- Y-akse: 508 mm
- Z-akse: 635 mm
- 3-akset bearbejdning
Haas UMC 500 - 5-akset fræser
5-akset CNC-bearbejdningscenter, som gør det muligt at bearbejde komplekse emner fra flere vinkler i én opspænding. Det giver høj præcision og reducerer behovet for omspænding under produktionen.
Maskinen anvendes typisk til komplekse maskinkomponenter, prototyper og emner med avancerede geometrier, hvor der stilles krav til høj nøjagtighed og fleksibel bearbejdning.
Bearbejdningsområde
- X-akse: 610 mm
- Y-akse: 406 mm
- Z-akse: 406 mm
- 5-akset bearbejdning
Haas VF-9
CNC-bearbejdningscenter med stort arbejdsområde til fræsning af større emner. Maskinen er velegnet til bearbejdning af større plader, blokemner og maskinkomponenter, hvor der stilles krav til stabilitet og præcision.
Den anvendes typisk til maskinkomponenter, konstruktionsemner og større emner, hvor der er behov for et stort bearbejdningsområde.
Bearbejdningsområde
- X-akse: 2134 mm
- Y-akse: 1016 mm
- Z-akse: 762 mm
- 3-akset bearbejdning
CNC notmaskiner (notstikmaskine / nottrækmaskine)
Gierth CNC HNZ 50/500
CNC notstikmaskine til præcis stikning af noter i metalemner. Maskinen anvendes til bearbejdning af både indvendige og udvendige noter, hvor der stilles krav til høj præcision og stabile processer.
Maskinen er velegnet til produktion af aksler, nav, koblinger og andre maskinkomponenter, hvor der skal fremstilles noter til f.eks. kiler eller momentoverførsel.
Bearbejdningsområde
- Notbredde: op til 50 mm
- Notlængde: op til 500 mm
Rausch (model?)
TOS (model?)
TWG (model?)
FAQ - ofte stillede spørgsmål om CNC bearbejdning
CNC bearbejdning er selve den computerstyrede proces. En maskinfabrik dækker hele setup’et omkring produktion, planlægning, kvalitet og eventuel montage.
Ja, vi fremstiller prototyper og enkeltstyks-emner.
Rustfrit stål, aluminium, titanium, messing, kobber og plast.
Ja, vi har en manuel afdeling, som kan hjælpe ved hasteopgaver.
Ja, vi kan etablere lager- og afkaldsaftaler baseret på årsforbrug.
Din totalleverandør
Har du behov for andet end CNC-bearbejdning, er Lars Broe Rustfri stål A/S også din erfarne leverandør med over 80 medarbejdere inden for smedeopgaver, kantpres og meget mere. Læs nærmere om vores øvrige kompetencer på siderne om vores pladeværksted, smedeværksted eller vores efterbearbejdninger. Du kan også besøge vores YouTube kanal for at se et udpluk af vores kompetencer.
